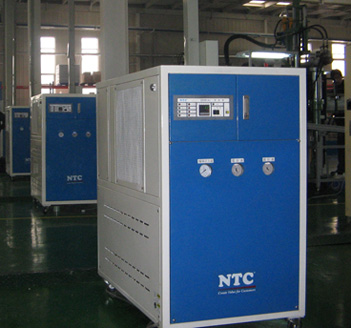

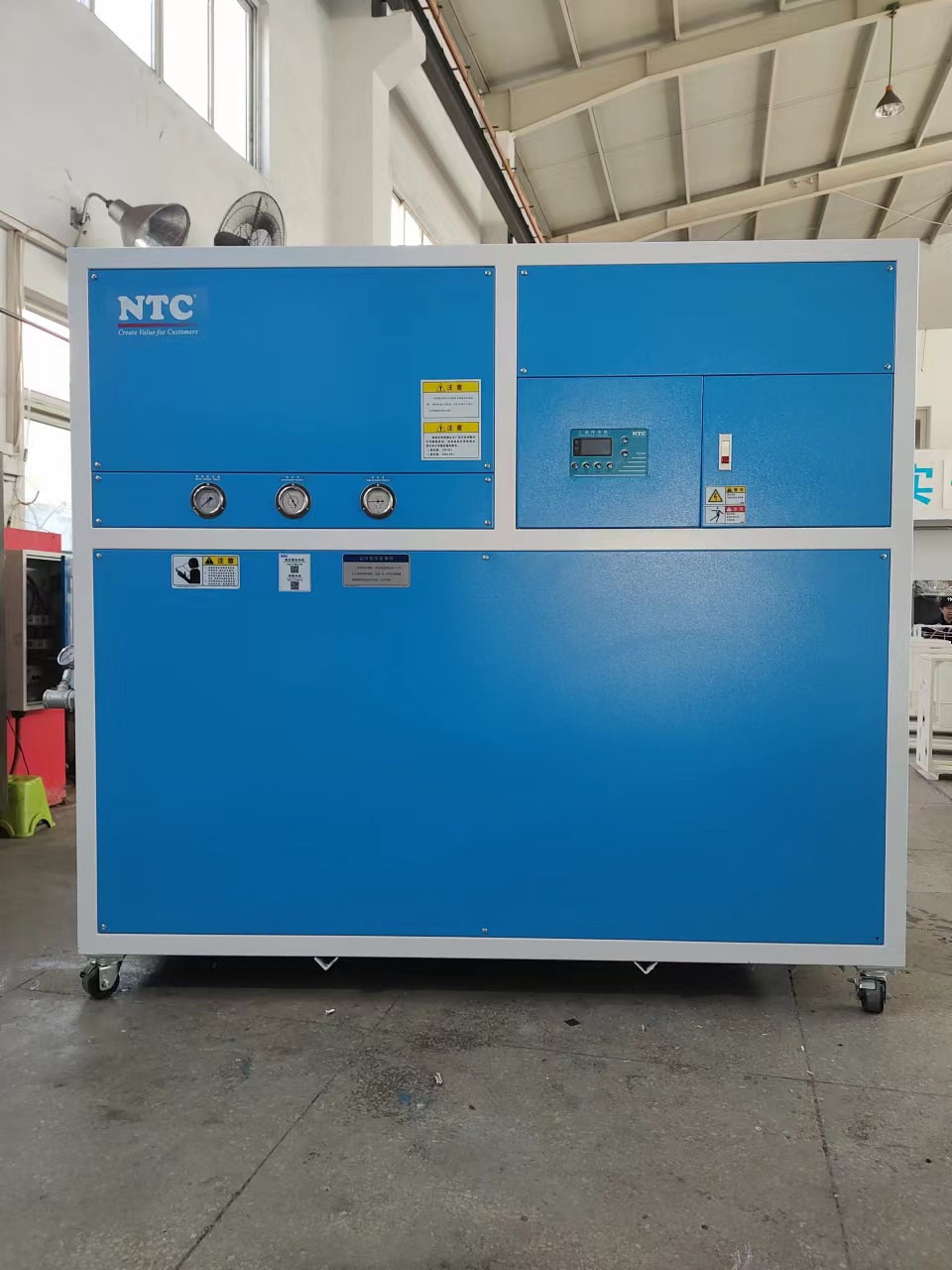

CHA風冷式工業冷水機
更新時間：2024-11-19
CHW(A)工業冷水機采用進口全封閉渦旋式冷媒壓縮機，體積小、效率高、維修方便、運行可靠。本機器開機簡單，操作智能化，提高了生產率和塑料制品的質量。
- 上一篇： TCHW(A)冷熱一體模溫機
- 下一篇： NMW模具水路清洗機
CHA風冷式工業冷水機應用于塑料加工機械成型模具冷卻，能夠大大提高塑料制品表面光潔度，減少塑料制品表面紋痕和內應力，使產品不縮水、不變形，便于塑料制品的脫模，加速產品定型，從而極大地提高塑料成型機的生產效率。
設備冷卻運轉穩定，高效節能，便于塑料制品的脫模，主要適用于冷卻塑料成形模具及成型機油冷卻器，通過快速冷卻，可以大大縮短作業循環時間，從而提高生產率和塑料制品的質量。
產品特點：
1. 運行更加穩定
高性能精選進口部件配置，電器采用國際品牌原廠產品，配置大流量，高揚程進口水泵，美國原裝壓縮機，并設有旁路調節閥，工作效率高，噪音少。冷卻運轉穩定，高效節能。
2. 運行更加安全
機器具備媒體不足保護，水壓保護，水泵過電流保護，壓縮機延時保護措施，其他多項保護措施均設置了故障自鎖裝置，一旦出現故障自動停機，深入掌握機器運轉狀態，確保機器安全和使用壽命。
3. 維護方便
外形美觀，設計合理，節省空間，外表板采用快速拆裝形式，方便使用和維護。
技術規格：
|
型號 Model |
CHA-03 |
CHA-05 |
CHA-08 |
CHA-10 |
CHA-12 |
CHA-15 |
CHA-20 |
CHA-25 |
CHA-30 |
|||
|
溫度控制范圍 Max temperature range |
5℃-30℃ |
|||||||||||
|
制冷方式 Chilling way |
風冷式 Air type |
|||||||||||
|
冷卻能力 Chilling capacity |
kW |
10.25 |
16.8 |
26.9 |
35.5 |
40.6 |
52.5 |
68 |
85 |
105 |
||
|
kcal/h |
8815 |
14448 |
23134 |
30530 |
34916 |
45150 |
58480 |
73100 |
90300 |
|||
|
水箱容量 Tank |
L |
29 |
29 |
85 |
110 |
177 |
177 |
190 |
190 |
196 |
||
|
壓縮機 功率Compressor capacity |
k W |
2.25 |
3.75 |
6 |
7.5 |
9 |
11.25 |
15 |
18.75 |
11.25×2 |
||
|
風扇功率 Fan capacity |
kW |
0.3 |
0.55 |
0.3×2 |
0.45×2 |
0.3×3 |
0.55×3 |
0.75×3 |
0.55×3 |
0.75×4 |
||
|
冷媒 Coolant |
R-22 |
|||||||||||
|
媒體循環泵Medium Pump |
電機功率Output |
kW |
0.75 |
1.1 |
1.5 |
1.8 |
2.4 |
4 |
4 . 4 |
4 . 4 |
7.5 |
|
|
電機流量 Max flow |
m 3 /h |
7 |
11 |
11 |
16 |
22 |
22 |
28 |
28 |
40 |
||
|
電機壓力 Max pressure |
kgf/cm² |
3 . 6 |
2 . 9 |
3 . 9 |
3 . 5 |
4 . 7 |
5 . 1 |
5 . 1 |
5 . 1 |
3 . 7 |
||
|
配管口徑 Connection |
媒體進出口Circ.medium |
1" |
1 〃 |
1-1/4 〃 |
1-1/4 〃 |
1-1/4 〃 |
1- 1/ 4〃 |
1- 1/2 〃 |
1- 1/2 〃 |
1- 1/2 〃 |
||
|
供水口 Make-up |
1/2" |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
|||
|
溢水口 Over flow |
1/2" |
3/4 〃 |
3/4 〃 |
3/4 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
|||
|
排水口 Drain |
1/2" |
3/4 〃 |
3/4 〃 |
3/4 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
|||
|
總電氣容量 Consumption Power （ kW ） |
3.3 |
5.4 |
8.1 |
10.2 |
12.3 |
16.9 |
21.65 |
24.8 |
33 |
|||
|
電源電壓 Power source |
380V,50Hz,3P/200V,50Hz,3P 對應各國電壓 Suitable for different countries |
|||||||||||
|
外形尺寸 Dimension L×W×H |
長（ L ）mm |
630 |
630 |
850 |
850 |
1960 |
1960 |
2300 |
1050 |
1200 |
||
|
寬（ W ）mm |
900 |
900 |
1600 |
1600 |
900 |
900 |
950 |
2620 |
3240 |
|||
|
高（ H ）mm |
1355 |
1390 |
1343 |
1690 |
1690 |
1780 |
1920 |
2034 |
2286 |
|||
|
機器重量 Weight （ kg ） |
320 |
380 |
458 |
480 |
560 |
620 |
780 |
900 |
1200 |
|||
