TCWD水式模溫機
更新時間：2024-11-19
水式模溫機是一種廣泛應用于塑料注塑、橡膠成型、壓鑄等工業領域的熱控設備。它以水為介質，通過循環泵將冷卻水輸送至模具或設備內部，實現對溫度的精確控制。其溫度控制采用PID方式，高±0.1℃。微電腦控制計算方式，PT100Ω溫度探頭，
- 上一篇： 沒有了
- 下一篇： TCW(O)-II雙控溫模具溫度控制機
TCWD水式模溫機是一種用于塑料注塑加工中的設備，用于控制和維持模具溫度的裝置。它通過循環水來傳遞熱量，以確保模具在注塑過程中保持穩定的溫度。通常由一個水循環系統、加熱元件、溫度控制器和安全保護裝置組成。它可根據需要提供恒溫或變溫的模具加熱，以滿足不同塑料材料的加工要求，并提高注塑產品的質量和生產效率。
TCWD水式模溫機主要應用于模具的加熱與恒溫，可根據使用需求進行溫度、流量等參數修改。相較于導熱油，水的傳熱效果好，傳熱速度快，而且成本低，取得容易，加熱效率更高，控溫效果更好。
其中重要的一個特點就是降溫速度快，由于機組通常是采用直接降溫的方式，即冷卻水直接通入熱媒體管路，原來系統內的熱水被排放掉，所以運水式模溫機可以快速降低系統溫度，而運油式模溫機是采用間接冷卻方式，即冷卻水先將導熱油的溫度降低，然后再使用導熱油降低設備的溫度，這樣降溫速度就會慢一些了。
控制部分的感溫探頭將探測到的溫度反饋至微電腦裝置中，由微電腦裝置控制是否進行加熱或冷卻，機械部分的循環泵負責整個工藝中的傳熱功能。
產品特點：
1、高精度特別適合精密成型。溫度控制采用PID方式，高±0.1℃。微電腦控制計算方式，PT100Ω溫度探頭。
2、高信賴性長久穩定的使用壽命。采用國際品牌電器部件和水泵。管路全部采用不銹鋼抗腐材料。加熱升溫及冷卻速度更提高。
3、以人為本更為方便的操作和維護。觸摸式按鍵，人性化快捷拆裝設計?？蓪崿F(xiàn)通信遙控操作。
4、節省能源節能保溫的多種措施。加熱筒主要部分保溫覆層。加熱器和水泵電氣的較佳選配。
5、高安全性創造安全的工作環境。5種以上自動故障蜂鳴報警保護功能。

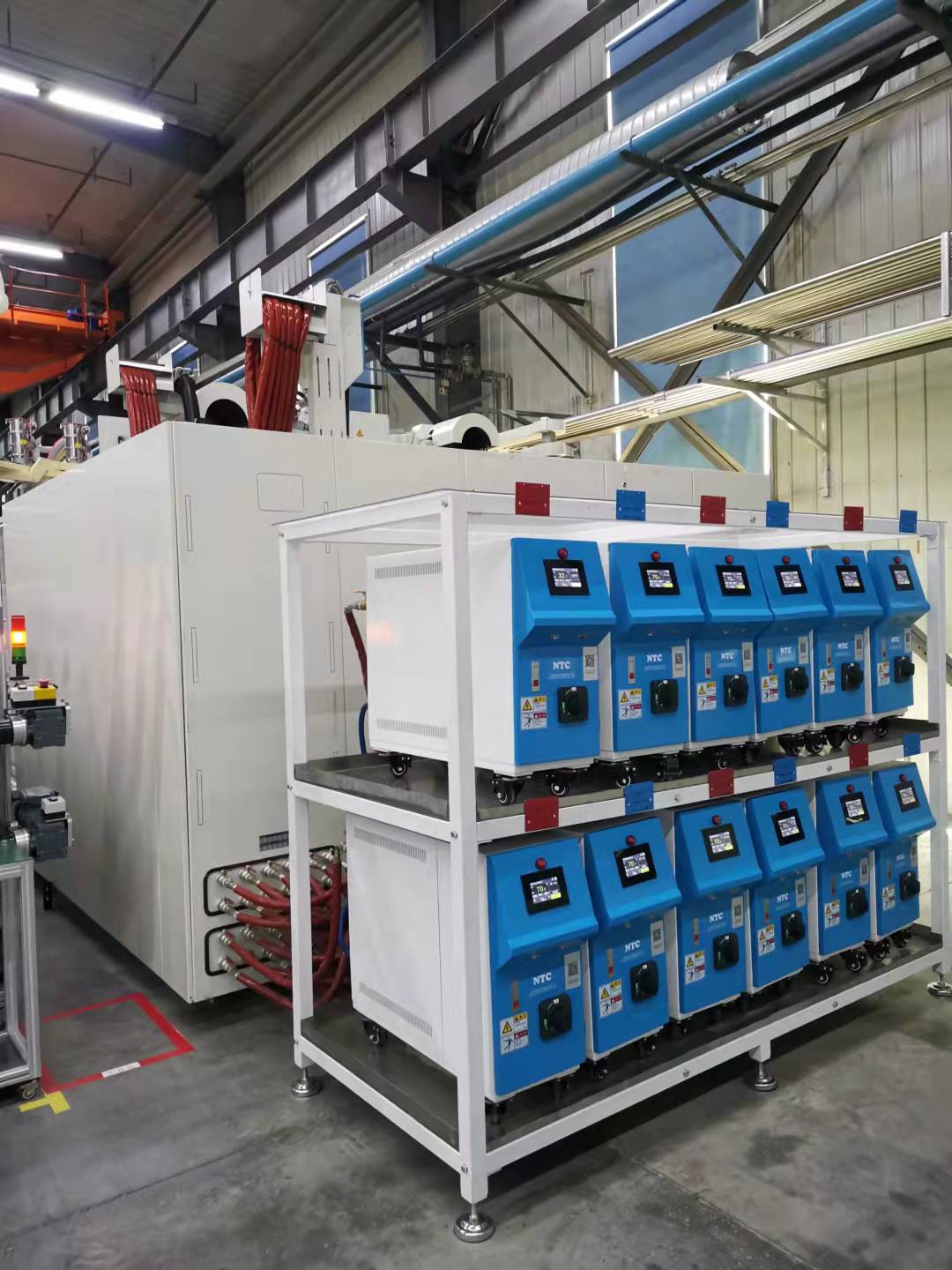

現場圖片：
技術規格：(水式)
|
型號 Model |
TCWD-75L |
TCWD-200L |
TCWD-600L |
TCWD-1200L |
TCWD-24L |
TCWD-36L |
TCWD-200L- ‖ |
TCWD-600L- ‖ |
TCWD- 12 00L- ‖ |
|
|
溫度控制范圍 Max temperature range |
供水溫度 Water in+10 ℃ ~ 120 ℃ |
|||||||||
|
使用媒體 Mectium |
清水 Softwater |
|||||||||
|
冷卻方式 Cooling way |
直接冷卻 Direct |
|||||||||
|
加熱功率 Heating capacity （ kW ） |
3 |
6 |
9 |
12 |
24 |
36 |
6×2 |
9×2 |
12 ×2 |
|
|
水泵功率 Motor output （ kW ） |
0.37 |
0.37 |
0.75 |
1.5 |
2.2 |
2.2 |
0.37 ×2 |
0.75 ×2 |
1. 5 ×2 |
|
|
水泵 壓力 Max pressure m(kgf/cm ² ) |
2 . 8 |
2 . 8 |
2 . 5 |
2 . 7 |
3 . 0 |
3 . 0 |
2 . 8 |
2 . 5 |
2.7 |
|
|
水泵流量 Max flow (L/min) |
42 |
42 |
135 |
160 |
315 |
315 |
42 × 2 |
135 × 2 |
160 × 2 |
|
|
冷卻水進出口 CoolingWater |
1/2 〃 ×1 |
|||||||||
|
媒體進出口 Medium |
3/8 〃 ×2 |
3/8 〃 ×2 |
3/8 〃 ×4 |
3/8 〃 ×4 |
1/2 〃 ×4 |
1/2 〃 ×6 |
3/8 〃 ×2×2 |
3/8 〃 × 2 ×2 |
3/8 〃 × 2 ×2 |
|
|
電源電壓 Power source |
380V,50Hz,3P 對應各國電壓 Suitable for different countries |
|||||||||
|
總電氣容量 Consumption Power （ kW ） |
3.37 |
6.37 |
9.75 |
13.5 |
26.2 |
38.2 |
12.74 |
19.5 |
27 |
|
|
冷卻水量 Cooling water （ L/min ） |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
20 |
|
|
外形尺寸 Dimension L ×W×H |
長 （L）mm |
733 |
73 3 |
76 8 |
80 8 |
833 |
833 |
753 |
803 |
803 |
|
寬 （ W ） mm |
250 |
250 |
250 |
2 6 0 |
290 |
290 |
450 |
450 |
450 |
|
|
高 （H）mm |
645 |
6 45 |
6 85 |
7 05 |
764 |
764 |
704 |
744 |
744 |
|
|
機器重量 Weight （ kg ） |
50 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
80 |
|
